Как правильно сделать вытяжку в подвале частного дома: схема с вентиляцией

В частных домах очень часто используют подвальные помещения в качестве погребов непосредственно в основании дома или под хозяйственной постройкой.

Как правило, там хранят свежую и переработанную продукцию, создавая для них оптимальный микроклимат. Одним из главных конструктивных элементов воздухообмена является обустройство вытяжного элемента.

Вентиляция погреба может быть или естественной, или принудительной. Грамотный монтаж вытяжной системы в погребе обеспечивает защиту от конденсата на поверхностях овощехранилища, что защищает урожай от гнилостных процессов.

Устройство вытяжки в подвале частного дома

Есть несколько возможных видов обустройства правильной циркуляции воздуха в подвале дома. Воздушные потоки могут двигаться естественным путем, а могут нагнетаться принудительно.

Более того, можно дополнительно оборудовать вентиляцию агрегатами, повышающими её эффективность.

Как правило, в основе любой вентиляционной системы для подвала лежит две трубы. Через вытяжку воздух покидает помещение, её устанавливают в углу подвала под потолком, и выводят наружу на полметра.

Внутри на поверхностях может образовываться конденсат из-за разницы температур, поэтому необходимо обеспечить дополнительное утепление минеральной ватой или другими теплоизоляционными материалами.

В приточную поступает свежий воздух, обновляя подвальное помещение из противоположного угла. Само отверстие монтируют на расстоянии 40*60 см от пола, а её окончание должно заметно приподниматься над уровнем земли.

В вентиляционной схеме используется и другое оборудование — заслонки, дефлекторы, вентиляторы, специальные климатические системы.

Естественная вентиляция

Наиболее простым способом сделать микроклимат в подвале оптимальным является обустройство естественной вентиляцией. Используя такой тип воздухообмена, владелец получает ряд преимуществ:

  • Недорогая стоимость смой конструкции, поскольку траты производятся лишь на материалы элементов, которых очень немного;
  • Возможность обустройства такой системы не только при строительстве, но и после, во время эксплуатации;
  • Простота и легкость монтажных работ, а также скорость их выполнения.

Минусом такой системы можно назвать отсутствие контроля температурного режима, более того, при условии, что температура на улице примерно равна внутренней, циркуляция производиться не будет из-за отсутствия перепада.

Монтаж системы естественной вентиляции

Для циркуляции воздуха внутри помещения естественным путем необходимы две трубы. Можно использовать множество материалов, но чаще всего берут ПВХ, как недорогой, легкий и долговечный материал.

Конечно же, можно использовать металл, пластик или железобетон. Сечение выбирают исходя из площади подвала, на 6-8 квадратных метров обычно достаточно 12*12 см.

О вытяжке в подвале

В случае, если вытяжка в погребе будет сделаннной одним каналом, то размер сечения должен быть значительно больше. Для примера с подвалом в 6-8 кв.м. величина составит не менее 15 см.

При таком обустройстве вентиляции, в одной трубе делают сразу 2 канала — приточный и втяжной, оснащая каждый собственной заслонкой, регулирующей потоки воздуха изнутри и снаружи.

Необходимо учесть несколько моментов:

  • Чем выше располагают выход вытяжного канала на поверхность, тем эффективнее воздухообмен внутри;
  • Внешние выводы необходимо оборудовать специальными козырьками для защиты от атмосферных осадков и мелких насекомых;
  • Чем более прямой контур, тем лучше проходимость воздушных потоков, повороты и изгибы очень тормозят движение;
  • Обе трубы необходимо выбирать одинакового сечения, чтобы не было разницы в воздухе поступающем и отработанном.

Естественная вентиляция в небольших подвальных помещениях является оптимальным вариантом обустройства вытяжки погреба. Но если площадь значительна, как сделать вытяжку в подвале?

При больших площадях хорошая вентиляция невозможна без принудительного нагнетания воздушных масс.

Принудительная вентиляция

При площади помещения в 40 кв.м. или при обустройстве жилого помещения необходимо делать принудительную вытяжку. Это обеспечит не только обновление воздушного пространства свежими потоками, но и позволит убрать избыток влажности и сырости, столь распространенных в подземных помещениях.

Особенно важным это становится при размещении в подпольях оборудования или инвентаря из материалов, подверженных коррозийным явлениям.

К числу достоинств принудительной вентиляции можно отнести:

  • Независимость от температурных показателей снаружи и внутри;
  • Регулировка и контроль воздухозабора и интенсивности внутреннего воздухообмена;
  • Возможен обогрев воздуха в подвале и его фильтрация.

Недостатком можно назвать необходимость периодического обслуживания оборудования системы, усложненный монтаж и повышенная стоимость самого оборудования.

За счет использования технических средств, необходимо провести электрические кабели внутрь, для чего придется делать проводку. При отсутствии электроэнергии в доме система работать не будет.

Разновидности обустройства принудительной системы вентиляции

Среди принудительных систем вентиляции есть несколько разновидностей по типу оборудования её различными устройствами.

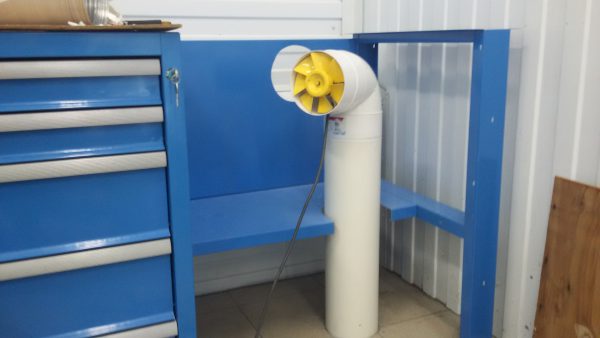

Электрические вентиляторы, к примеру, делаются в вытяжной трубе и обеспечивают больший отток отработанного воздуха. Для больших помещений делают два вентилятора, причем второй помещают в приточную для усиления нагнетания.

Эти устройства могут работать в разных режимах, обеспечивая возможность контроля воздушных масс и температуры подвала. Питание от сети можно сделать из общей электросети (кабель из подвала в дом), или от отдельного генератора ( в случае размещения под хоз.постройкой).

Альтернативой электрическим вентиляторам являются ветряные устройства. Для этого на вытяжном канале ставят дефлектор, который улучшает нагнетание воздуха за счет особой разряженной зоны у самого входа, передавая энергию на вентиляторы.

О вытяжке

Дефлектор для вентиляции подвала

Суть работы дефлектора в том, что воздушных поток рассекается о диффузор и создает в трубе повышенную тягу, осуществляя циркуляцию воздушных масс. Это позволяет ощутимо сэкономить на электричестве и попутно повысить эффективность вентиляционной системы.

Есть множество разновидностей устройства дефлектора:

  1. ASTATO дефлектор, работающий от ветра или от электродвигателя. Предусмотрен особый датчик, который отключает механическую тягу при достаточной силе ветра.
  2. Дефлектор-флюгер, функционирующий только при ветре, подстраивается под каждое направление ветра. Минусом является наличие подшипников, их регулярная смазка и замена.
  3. Статический дефлектор – модель с эжектирующим вентилятором. Отличается тихим режимом работы и эффективным отводом влаги из труб.
  4. Ротационная турбина, используемая в местах с постоянным сильным ветром.
  5. Разнообразные Н-образные дефлекторы, шарообразные, дефлекторы Григоровича.

Разновидности вентиляторов в принудительной вентиляции

Грамотный воздухообмен подвала осуществляется при помощи вентиляторов канального и осевого типа.

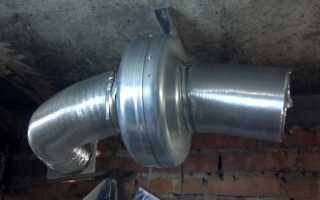

Канальные характеризуются средней производительностью и могут монтироваться в любой отрезок трубы. Экономичен, потребляет мало электроэнергии.

Осевые вентиляторы монтируют у выходов или входов вытяжки и притока. Они более затратны в потреблении электроэнергии, но и гарантируют мощные потоки воздуха. В комплекте всегда поставляется клапан, защищающий подвал от холодных воздушных масс.

Контроль микроклимата подвала

По виду контроля температуры в помещении есть два типа вентиляционных систем:

Автоматическая – абсолютно автономна и не требует присутствия человека. Система оборудована датчиками температуры помещения, и подключение вентиляторов срабатывает только при необходимости.

Есть и датчики температуры, отслеживающие соблюдение заданной температуры. Особенностью является терморегуляторы, которые выполняют роль человека в запуске системы.

Механическая – требует запуска человеком, который самостоятельно следит за температурой и влажностью подвала и вручную регулирует заслонки и вентиляторы в трубах.

Важно! Выбирая систему вентиляции, следует придерживаться показателей точности подержания температуры. Если возможны отклонения в 2 градуса, то легче обустроить механическую систему. Иначе только автоматический контроль.

О цоколе

Материалы для обустройства вентиляционной системы

Схема вентиляции подвала предполагает использование различных видов труб. Чаще всего используют полиэтилен пониженного давления или асбоцемент.

Асбоцементрные напоминают шифер, отличаются повышенным уровнем прочности и долговечности, а также устойчивости к коррозийным явлениям. Их изготавливают большими отрезками, потому систему вентиляции из них делают из целых частей.

Трубы из полиэтилена придется сваривать, для чего необходимы как инструменты, так и специальные навыки.

Металл для вентиляции используют довольно редко, хотя он и дешев. Это обуславливается подверженностью коррозии, для защиты от которой трубы закапывают в землю с предварительной обработкой антикоррозийной защитой и гидроизоляционными материалами.

Более того, на металле активнее собирается влага, потому металл в вентиляции используют только в принудительном её типе.

Независимо от материала, на отверстия труб ставят решетки и колпаки, чтобы защитить от влаги и мусора.

Вытяжка в погребе: сборка системы и проверка тяги

Как только выбран тип вентиляции, материал системы, марка вентиляторов, дефлекторы, заслонки и прочие элементы системы, можно начинать сборку вытяжки:

  • В потолке хранилища делают отверстие для вентиляционного канала;
  • Производят монтаж вытяжного канала с выведением на поверхность на 15 см;
  • В противоположном углу делается отверстие в стене на 2 см выше пола и не более 5 см по высоте;
  • Устанавливается приточная труба, причем с внешней стороны выход над погребом не делают высоко, поскольку должна быть разница давления между обеими трубами;
  • Выход приточной трубы на улицу закрывают решеткой или дефлектором;
  • Внутри погреба ставят заслонки, через которые будет осуществляться контроль воздухозабора.

Закончив обустройство системы, проверяют её тягу. Из способов такой проверки можно взять самый простой – лист бумаги. Если поднести его к отверстию приточной трубы, то он начинает колебаться, значит, тяга есть. Тот же принцип и с зажжённой спичкой — её дым должен устраняться из подвала из вытяжной трубы.

Про подвал

Рекомендации по монтажу вытяжки

При монтаже вытяжке полезными будут некоторые рекомендации по обустройству:

  • Система вентиляции должна закладываться ещё при строительстве здания, для чего в стенах оставляют продухи, через которые проложат вентиляционные трубы;
  • Равномерная вентиляция подвала делается при помощи увеличения диаметров одной из труб, главное правило — диаметр приточной не может быть больше диаметра вытяжной. Несоблюдение такого требования может привести к порче хранимых запасов и вреду здоровью человека из-за загазованности;
  • Приточную и вытяжную трубы нельзя ставить рядом, это снижает эффективность работы системы;
  • Если погреб делается под домом или постройкой, то роль вытяжки играет люк на входе или дверь;
  • Как вариант материала может использоваться пластик, используемый в канализационных системах — подходящий диаметр и недорогая стоимость делают её пригодной для обустройства вытяжки;
  • Вытяжную трубу на улицу тщательно утепляют, иначе конденсат внутри неё замерзнет в зимнее время и закупорит выход воздуху.

Против образования конденсата на трубах утеплительные работы можно производить не только на внешней их части, но и по всей длине.

От правильного обустройства вентиляции подвала или погреба зависит множество факторов, начиная от сохранности продуктов, и заканчивая здоровьем жильцов дома. Схемы вытяжки следует включать в план дома при строительстве из-за её крайней важности.

Но даже в построенном и эксплуатируемом доме проблемы как правильно сделать вытяжку в подвале нет, поскольку это возможно даже собственными силами. Главное, знать тонкости обустройства и последовательность выполнения работ.
